今天給大家分享一下rfid電子標簽天線遇到的一些問題。

   阻抗問題：為了最大功率傳輸，天線后的芯片的輸入阻抗必須和天線的輸出阻抗匹配。幾十年來，設計天線與50或70歐姆的阻抗

匹配，但是可能設計天線具有其他的特性阻抗。例如，一個縫隙天線可以設計具有幾百歐姆的阻抗。一個折疊偶極子的阻抗可以是

一做個標準半波偶極子阻抗的20倍。印刷貼片天線的引出點能夠提供一個很寬范圍的阻抗(通常是40到100歐姆)。選擇天線的類型，

以至于它的阻抗能夠和標簽芯片的輸入阻抗匹配是十分關鍵的。另一個問題是其他的與天線接近的物體可以降低天線的返回損耗。

對于全向天線，例如雙偶極子天線，這個影響是顯著的。改變雙偶極子天線和一聽番茄醬的間距做了一些實際測量，顯示了一些變

化。其他的物體也有相似的影響。此外是物體的介電常數，而不是金屬，改變了諧振頻率。一塑料瓶子水降低了最小返回損耗頻率

16%。當物體與天線的距離小于62.5mm的時候，返回損耗將導致一個3.0 dB的插入損耗，而天線的自由空間插入損耗才0.2dB。可

以設計天線使它與接近物體的情況相匹配，但是天線的行為對于不同的物體和不同的物體距離而不同。對于全向天線是不可行的，

所以設計方向性強的天線，它們不受這個問題的影響。

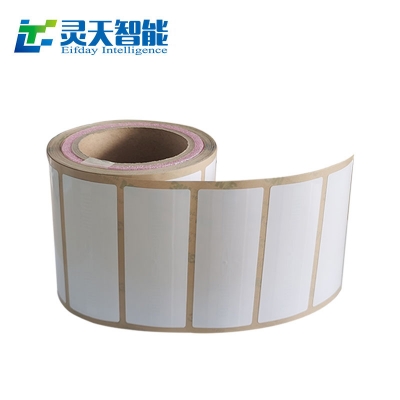

                                                                                       靈天智能rfid電子標簽

   輻射模式：在一個無反射的環境中測試了天線的模式，包括了各種需要貼標簽的物體，在使用全向天線的時候性能嚴重下降。圓

柱金屬聽引起的性能下降是最嚴重的，在它與天線距離50mm的時候，反回的信號下降大于20dB 。天線與物體的中心距離分開到

100—150mm的時候，反回信號下降約10 到12dB。在與天線距離100mm的時候，測量了幾瓶水（塑料和玻璃），反回信號降低

大于10dB。 在蠟紙盒的液體，甚至蘋果上做試驗得到了類似的結果。

   局部結構的影響：在使用手持的儀器的時候，大量的其他臨近物體的使讀卡機天線和標簽天線的輻射模式嚴重失真。假設一個代表

性的幾何形狀，和自由空間相比，顯示返回信號降低了10dB，在雙天線同時使用的時候，比預料的模式下降的更多。在倉庫的使用

環境下，一個物品盒子具有一個標簽會有問題，幾個標簽貼在一個盒子上以確保所有時候都有一個標簽是可以看見的。便攜系統的使

用有幾個天線的問題。每個盒子兩個天線足夠適合門禁裝置探測，這樣局部結構的影響變得不再重要，因為門禁裝置的讀卡機天線被

固定在倉庫的出入，并且直接指向貼標簽的物體。更多rfid資訊，關注rfid電子標簽生產廠家靈天智能網站資訊。
