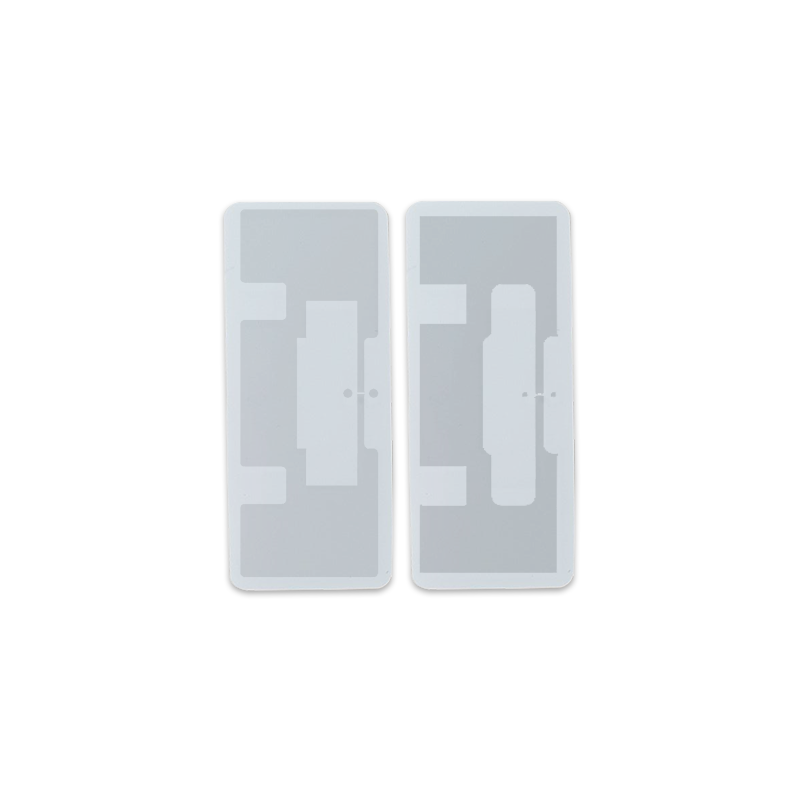

制作一枚看似簡單的RFID標簽，背后需要經過精密的工藝流程。了解其制作方法，不僅能滿足定制需求，更能深入理解這項技術的核心。以下是RFID標簽的關鍵制作步驟：

一、 核心準備：芯片與天線的選擇

芯片選型： 根據應用需求（如讀取距離、存儲容量、工作頻率 - 高頻HF或超高頻UHF）選擇合適的RFID芯片。

天線設計： 天線負責接收讀寫器信號并為芯片供電（無源標簽）或增強信號（有源標簽）。設計需精確匹配芯片阻抗與工作頻率，常用蝕刻、印刷或繞線工藝制成。

二、 精準連接：芯片綁定

倒裝芯片鍵合： 主流工藝。芯片功能面朝下，通過微小的金或銅凸點精準對準天線觸點，熱壓或超聲焊接實現電氣連接。

引線鍵合： 傳統方法。使用極細金/鋁線將芯片焊盤與天線焊盤連接，需額外保護。

三、 可靠封裝：保護與成型

基材層壓： 將連接好的芯片天線結構置于兩層基材（常用PET、PVC、紙）之間，高溫高壓復合。基材選擇影響標簽柔性、耐用性及適用環境。

注塑成型： 硬質標簽常用。將芯片天線組件放入模具，注入塑料（如ABS、PC）形成堅固外殼，適用于工具追蹤、戶外資產等嚴苛環境。

特種封裝： 如抗金屬標簽需增加特殊隔層；洗滌標簽要求超柔耐折。

四、 嚴格測試：品質保障

性能驗證： 使用專業RFID讀寫器測試標簽的讀取距離、靈敏度、存儲數據讀寫準確性。

環境測試： 模擬實際應用環境（溫濕度、化學品、機械沖擊）確保可靠性。

五、 編碼與應用

數據寫入： 通過讀寫器將唯一ID（UID）或用戶數據寫入芯片存儲器。

表面處理： 可能進行印刷（如條碼、LOGO）、覆膜（增強防護）或添加背膠（方便粘貼）。

關鍵考量因素：

成本： 芯片類型、天線材料與工藝、封裝方式顯著影響成本。

性能： 應用場景決定對讀取距離、速度、抗干擾能力的要求。

環境適應性： 耐溫范圍、防水防塵等級、抗化性、柔韌性必須匹配使用環境。

尺寸與外觀： 應用空間和美觀需求制約標簽形態設計。

實用建議：

明確需求： 清晰定義應用場景、性能指標和環境要求是選擇或定制標簽的基礎。

優先考慮成熟方案： 標準標簽成本更低、供應穩定，特殊需求再考慮定制。

選擇可靠供應商： 供應商的技術實力、生產經驗和質量控制體系至關重要。

RFID標簽的制作融合了微電子、精密制造和材料技術。理解其制作原理和關鍵點，能幫助用戶更有效地選擇或定制符合需求的RFID標簽，提升資產管理效率。隨著新材料與工藝的涌現，RFID標簽正朝著更小、更柔性、更智能的方向發展，應用場景也在不斷拓展。
